热处理工艺中（zhōng）淬火的（de）常用方法有十种，分别是（shì）单介质(水（shuǐ）、油、空气)淬（cuì）火;双介质淬火;马氏体（tǐ）分级淬（cuì）火;低于Ms点的马氏（shì）体分（fèn）级淬火法;贝氏体（tǐ）等温（wēn）淬火法;复合（hé）淬火法;预冷等温淬火法;延迟冷却淬火法;淬火（huǒ）自（zì）回火（huǒ）法;喷射淬火法（fǎ）等。

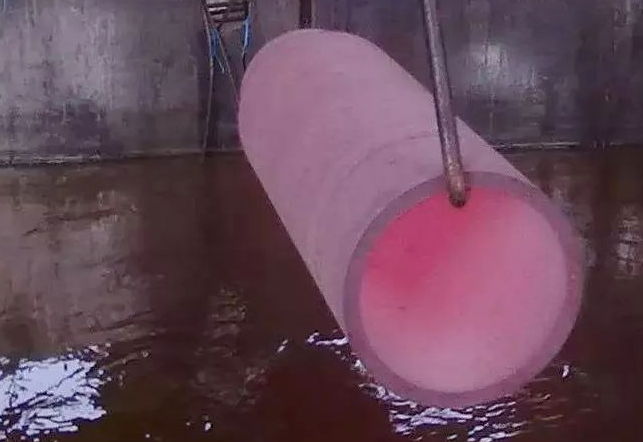

       一、单介质(水、油、空气)淬火

　　单介质(水、油、空气)淬火：把已加热到淬火（huǒ）温度的工（gōng）件淬（cuì）人一种（zhǒng）淬火（huǒ）介质（zhì），使其完全冷却。这种是zui简（jiǎn）单的淬火方法（fǎ），常用（yòng）于形状简单的碳钢和（hé）合金钢工（gōng）件。淬火介质根据零件传（chuán）热系数（shù）大（dà）小、淬透性、尺寸、形状等进行选择。

　    二、双介质淬火

　　双（shuāng）介质淬火：把加（jiā）热到淬火温度的工件，先在冷却能力强（qiáng）的（de）淬火介质中冷却至接近Ms点（diǎn），然后转入慢冷的淬火介质中冷却（què）至（zhì）室温，以达到（dào）不同（tóng）淬火冷却（què）温（wēn）度区间，并有比较理想的淬火冷（lěng）却速度。用于（yú）形状复杂（zá）件或高（gāo）碳（tàn）钢、合金钢制作的大（dà）型工（gōng）件，碳素工（gōng）具钢也多采用此法。常用冷却介质有水-油、水-硝盐、水-空气、油（yóu）-空气，一般（bān）用水（shuǐ）作快冷淬火（huǒ）介（jiè）质（zhì），用油或空气作（zuò）慢冷淬火介质（zhì），较（jiào）少采用空气。

　　三、马氏体分级（jí）淬火（huǒ）

　　马（mǎ）氏体（tǐ）分级淬火：钢（gāng）材奥氏体（tǐ）化，随之浸入（rù）温度（dù）稍高或稍（shāo）低（dī）于（yú）钢的（de）上（shàng）马氏点的液态介质(盐浴或碱（jiǎn）浴)中，保持适当时间（jiān），待钢件的内、外（wài）层都达到介质（zhì）温度后取（qǔ）出空冷，过冷奥氏体缓慢转（zhuǎn）变成马（mǎ）氏体（tǐ）的（de）淬火工艺。一般用于形状（zhuàng）复（fù）杂和变形（xíng）要求严的小型工件，高（gāo）速钢和高合金钢工模具也常用此法（fǎ）淬火（huǒ）。

　　四（sì）、低于Ms点（diǎn）的马（mǎ）氏体分级淬火法

　　低于Ms点的马氏（shì）体分级（jí）淬火法：浴槽温度（dù）低于工件用钢的Ms而高于Mf时（shí），工件在（zài）该（gāi）浴槽中冷（lěng）却较快（kuài），尺寸较大时仍可获得（dé）和分级淬火相同的（de）结果。常用于（yú）尺寸（cùn）较（jiào）大的低淬（cuì）透性钢工件。

　　五、贝氏体等温淬火法

　　贝氏体等温（wēn）淬（cuì）火法：将工件淬（cuì）入该（gāi）钢下贝氏体温度的浴槽中等温，使其（qí）发生（shēng）下贝氏体转变，一般在（zài）浴槽中保温30~60min。数（shù）控（kòng）微信公（gōng）号cncdar贝氏体等温淬火工艺主（zhǔ）要三个步骤：①奥氏体化处理;②奥氏体（tǐ）化后冷却（què）处理（lǐ）;③贝氏体等温处理;常用于合金钢、高碳钢（gāng）小尺寸零（líng）件及球（qiú）墨铸铁件。

　　六、复合淬火法

　　复合淬火（huǒ）法：先将工件（jiàn）急冷至（zhì）Ms以下得（dé）体（tǐ）积分数为10%~30%的马氏体，然后在下贝氏体区等温（wēn），使较大截（jié）面工件得到马氏体和贝氏体（tǐ）组（zǔ）织，常用于合金工具钢工件。

　　七、预冷等温淬火法

　　预冷等温淬火法：又称（chēng）升温等（děng）温淬火（huǒ），零件先在温度较（jiào）低(大于Ms)浴槽（cáo）中（zhōng）冷却，然后转入温度较高的浴槽中，使奥氏（shì）体进行等温转变。适用于淬（cuì）透性较（jiào）差的钢件或（huò）尺寸较大又必（bì）须进行等温淬火的工（gōng）件。

　　八、延迟冷却淬火法

　　延迟（chí）冷却淬火法（fǎ）：零件（jiàn）先在空气、热水、盐浴中预冷到稍高于Ar3或Ar1温（wēn）度，然后进行单介质淬火。常用于形状复杂各（gè）部位厚薄悬殊及要（yào）求变（biàn）形小（xiǎo）的（de）零件。

　　九、淬（cuì）火自（zì）回火法（fǎ）

　　淬火自（zì）回火法：将被处理工件全部加（jiā）热，但在淬火（huǒ）时仅将需要淬硬的（de）部（bù）分(常为工作部位)浸入（rù）淬火液冷却，数控微信公（gōng）号（hào）cncdar待到未浸入部分火（huǒ）色（sè）消失的瞬间，立即（jí）取出在空（kōng）气中冷却的淬火工艺。淬（cuì）火自回火（huǒ）法（fǎ）利用心部未全部冷（lěng）透的热量传到（dào）表面，使表面回火。常（cháng）用（yòng）于承受冲击的（de）工（gōng）具（jù）如錾子、冲子、锤（chuí）子等。

　　十、喷射淬火（huǒ）法

　　喷（pēn）射淬（cuì）火法：向工件（jiàn）喷射水（shuǐ）流的淬火方法（fǎ），水流可大（dà）可小，根据所（suǒ）要（yào）求的淬火深度而定。喷射（shè）淬火法不会在工件表（biǎo）面形成蒸汽（qì）膜，这样就能够保证得到比昔通水中（zhōng）淬火更深的（de）淬硬（yìng）层。主要用于局部（bù）表面淬火（huǒ）。
