铸铁件冒口颈部产生缩孔该（gāi）如何处理？相信（xìn）这个（gè）问题是一个共性的问（wèn）题（tí），很（hěn）多铸造行业（yè）人士也（yě）遇到过，如果没有找到好的解决方案，不（bú）妨大家（jiā）一起探讨一下！

一、冒口颈缩孔产生的机理

冒（mào）口颈缩孔是指冒（mào）口中缩孔穿过冒口颈（jǐng），侵入铸件中，形成二（èr）次缩孔（内缩孔）主要的原因是（shì）冒口颈（jǐng）凝（níng）固的（de）比铸件早，堵（dǔ）塞了冒口至热节的补（bǔ）缩（suō）通道（凝固过程中从热节依次挪移至（zhì）冒口颈、冒（mào）口的（de）液相形成的通道），使冒口中的金属（shǔ）液不能对热节凝（níng）固时发生的体（tǐ）积亏（kuī）损进行补（bǔ）偿（补缩），就产生冒口颈缩孔。

二、冒口颈（jǐng）缩孔引（yǐn）起的原（yuán）因分析

1、过长的凝（níng）固时间；

2、过多的补缩口（kǒu）；

3、浇注（zhù）温度；

4、过（guò）大的内（nèi）浇口；

5、碳硅当（dāng）量过高；

6、浇注（zhù）系统（tǒng）的设计；

7、内浇（jiāo）口形状。

三（sān）、解决方案（àn）

1、过多的补缩口

遇（yù）到这种情况，可以尝试改（gǎi）进浇注（zhù）系统，均匀进（jìn）水，用一个大的冒口补缩（suō）。

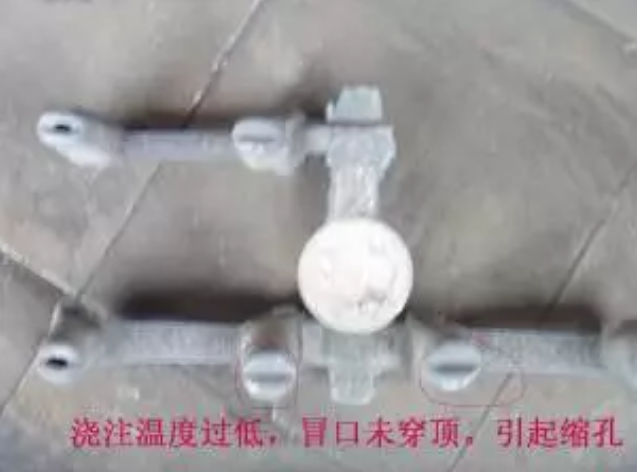

2、浇注温（wēn）度

解（jiě）决方法：

在（zài）生产过程中控制好浇注温度，球铁温（wēn）度控制在1360以上，灰铁控（kòng）制在1400度以下。

3、浇铸系（xì）统的设（shè）计

解决方（fāng）法：合理（lǐ）设计浇注系（xì）统，特别要注（zhù）意（yì）铁水的流速及流向球铁浇注系统建议比例：直：横：内（nèi）=1：1.2-2.0：0.75
